Was bedeutet "Phasendrehung" oder "Phasensequenz" in einem 3-Phasen-System, und warum ist sie für den Anschluss von 3-Phasen-Motoren wichtig?

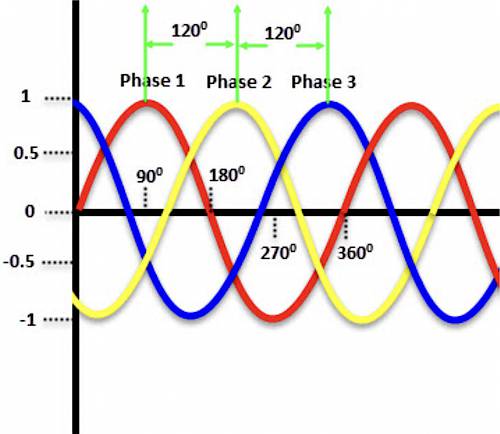

In einem standardmäßigen 3-Phasen-Wechselstromsystem (400V/50Hz oder 210V/60Hz) sind die Sinuswellenformen der Spannungen pro Phase mit einem Winkel von 120 Grad zwischen jeder Phase verschoben, um ein symmetrisches System zu bilden. Dies bedeutet, dass die Spitzenspannung jeder Phase nicht zur gleichen Zeit auftritt, sondern um 120 Grad verschoben ist (was bedeutet, dass der zeitliche Unterschied zwischen den Phasen 1/150s für ein 50Hz-System und 1/180s für ein 60Hz-System beträgt).

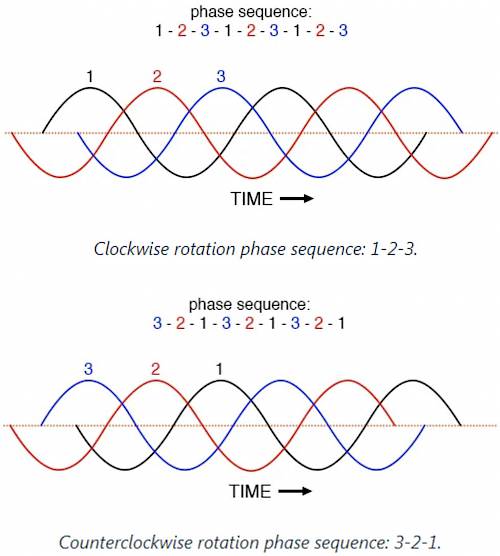

Da dieses System symmetrisch ist, kann es nur zwei verschiedene Phasenfolgen geben. Wir nennen diese Sequenzen (Drehrichtungen) "LINKS" und "RECHTS", oder "im Uhrzeigersinn" und "gegen den Uhrzeigersinn".

Warum ist dies für den Anschluss von Drehstrommotoren wichtig?

Ein Drehstrommotor hat im Allgemeinen feste Wicklungen in Vielfachen von 3, was von der Motorkonstruktion abhängt (3, 6, 9 ...). Und jede Wicklung ist an eine der 3 Phasen angeschlossen (jede dritte Wicklung ist an dieselbe Phase angeschlossen). Je nach der Phasenfolge, die wir an diese Wicklungen anschließen, können wir eine unterschiedliche Drehrichtung der Motorwelle haben. Wenn die Phasen in der falschen Richtung angeschlossen sind, dreht sich der Motor in die entgegengesetzte Richtung wie gewünscht. Deshalb ist es wichtig, die Phasenfolge in der Steckdose vor dem Anschluss an einen 3-Phasen-Motor zu prüfen und auch die Reihenfolge der Wicklungen im 3-Phasen-Motor zu überprüfen, um die erwartete Drehrichtung der Motorwelle zu erhalten.

Beispiel:

Wenn wir eine Wasserpumpe (mit einem 3-Phasen-Motor) haben, die Wasser in die falsche Richtung pumpt, reicht es aus, 2 beliebige Phasen untereinander zu tauschen, am Anschluss des Motors oder im Auslass selbst, um die Richtung der Wasserpumpe umzukehren. (Schließen Sie die Wasserpumpe natürlich nicht selbst an, sondern wenden Sie sich an einen autorisierten Techniker).
